大型高压离心通风机结构说明
文章附图

一、风机及其附属设备说明

以单吸D式离心风机为例。

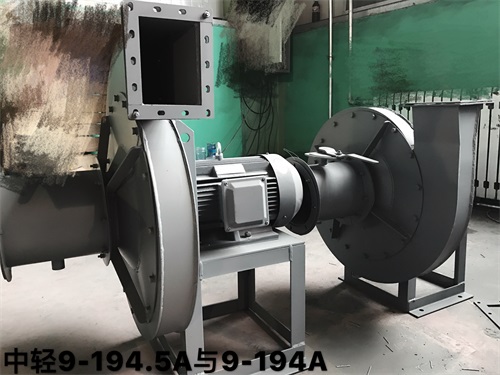

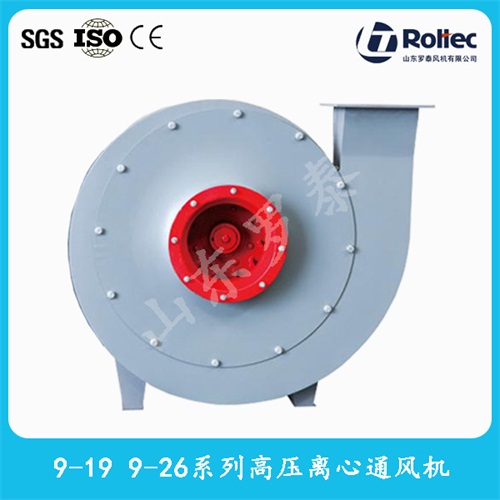

9-19 9-26系列高压离心通风机.jpg



  空气通过入口风道进入风机。风机包括机壳组、叶轮组、主轴、进风口和进口调节门等部件。叶轮组安装在主轴上,机壳组将其封闭在内并与出口管道连接。叶轮组将能量传递给空气。机壳组与进风口相连;进口调节门与进风口入口连接;进口调节门调节所需风量,进口调节门由电动执行机构通过联动杆驱动。

 传动组由带底座的单速电机驱动,风机主轴由两个SKF调心滚子轴承支撑。

 风机部件包括:底座及基础、机壳组和进风口、进口调节装置、叶轮组、风机主轴、风机主轴密封、风机轴承、联轴器及电动机。

二、底座及基础

 传动-电机底座坐落在混凝土基础上来支撑驱动端及非驱动端轴承。

 底座采用合适的材料及加强筋设计成具有足够刚性的部件,底座上有孔以便螺栓连接。

 为保证安装的水平度和结实的支撑,在底座和混凝土之间用垫片找正。找正完成后,底座与混凝土基础之间的间隙二次灌浆。

三、机壳组和进风口

 风机机壳组与进风口组件由碳钢板制造并焊有加强筋。为便于运输,机壳组由几部分组成,在风机安装组时用螺栓连接,其中有剖分用于方便转子组的拆装。机壳组配有检修门以便维护和检查之用,检修门为螺栓连接式的并有双层板以保证检修门内表面与其机壳组一致。机壳组底部焊有排泄管,排泄管配有螺塞。

四、进口调节门

 该组件的功能是使气流进入叶轮时产生予旋,减少对气体的做功从而减少风机的功耗。

 调节门的叶片轴由带有安装座支撑,并由壳体外部的连杆操纵。拉杆由电动执行器通过联动杆操纵,电动执行器安装在一单独的底座上。

五、叶轮组

 叶轮组是风机的转动部件,其功能就是把气体通过风机运送到出气端。叶轮组强度高,它由轮盘、轮盘和十六个叶片组成;叶片为具有较大曲率半径的弧板叶片。叶轮组由高强度钢制造。所有焊缝进行无损探伤并在生产过程中确认合格与否,无损探伤方法包括超声波检查、磁粉检查和着色检查。




六、风机主轴

 风机主轴支撑叶轮组并带动其旋转,主轴与电机通过联轴器联接,主轴由SKF调心球面滚子轴承支撑,轴承分别位于叶轮单侧。

 主轴设计成一阶临界转速在工作转速之上,并有一定安全速度。主轴由正火的45#钢锻件加工而成,加工的键槽用于联轴器的链接。

七、风机主轴密封

  主轴安装的密封是为了减少主轴与机壳组之间的间隙而产生的气体泄漏,密封为密封盘-毛毡密封,它是由密封盘-毛毡组成,毛毡放置在密封盘槽体中,毛毡垫圈装在密封盘和机壳组之间。

 这种密封的设计可适应由于温度变化而引起的风机主轴和机壳之间的任何相对位置的变化。

八、风机轴承

 风机主轴由安装在底座上的机油润滑的调心球面滚子轴承支撑。靠近电机的驱动端轴为定位轴承,其轴承滚道中心与轴承座中心一致。非驱动端轴承是非定位的,以适应由于温度升高导致主轴产生的热膨胀。

 轴承箱体包含支撑轴承的轴承座、前后端盖、SKF调心球面滚子轴承、油封(防止油沿轴向泄漏)。轴承为调心球面滚子轴承以适应机组的调心要求,轴承箱体有一油位视镜。每个轴承均配有一个机油润滑甩油环以提供轴承所需的润滑油。

 轴承箱体提供了安装温度传感器、双金属温度和振动传感器的位置。

九、联轴器

 联轴器为尼龙柱销联轴器,可以适应由于偏心产生的轻微振动同时对冲击和振动有较好的阻尼作用。联轴器不需定期维护,弹性元件为传送单元。联轴器带有护罩。

十、电动机

 风机由异步电机驱动。
