大型高压离心通风机的安装过程(2)
文章附图

一、风机轴承安装


1、轴承到货后检查两个轴承确保无损坏,确定定位轴承和非定位轴承并检查标记


2、驱动端轴承安装

  • 加热轴承,温度高于轴80℃—90℃,切勿将轴承加热到高于125℃的温度,加热工具可使用油槽、烤箱式、感应式和电热板式加热器。切勿使用火焰直接加热的方法,在主轴安装轴承处抹一层薄油,将加热好的轴承安装于主轴上。

  • 安装轴承用锁紧螺母和垫片,拧紧,锁好待轴承冷却后用钩形扳手重新拧紧锁紧螺母并锁好垫片。

  • 将油封环(甩油环)安装在主轴上。

  • 将轴承侧盖、橡胶密封、压盖依次安装在主轴上。并检查橡胶密封完整无缺,保证清洁。

  • 准备轴承箱体的最终安装。

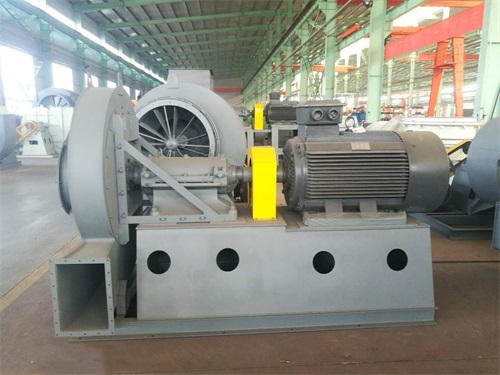

高压风机,离心风机,通风机


3、非驱动端轴承安装

  • 加热轴承,温度高于轴80℃—90℃,切勿将轴承加热到高于125℃的温度,加热工具可使用油槽、烤箱式、感应式和电热板式加热器。切勿使用火焰直接加热的方法,在主轴安装轴承处抹一层薄油,将加热好的轴承安装于主轴上。

  • 安装轴承用锁紧螺母和垫片,拧紧,锁好待轴承冷却后用钩形扳手重新拧紧锁紧螺母并锁好垫片。

  • 将油封环(甩油环)安装在主轴上。

  • 将轴承侧盖、橡胶密封、压盖依次安装在主轴上。并检查橡胶密封完整无缺,保证清洁。

  • 准备轴承箱体的最终安装。

4、参见风机总图检查中心线位置相对于基准,基础以及正确轴承中心距的正确性。


5、两轴承找正就位后,装上紧固螺栓按钮矩拧紧到底座上。并检查轴承底座部表面,保证完全清洁;


6、用清洁的聚乙烯罩或轴承上盖盖在轴承箱上以防灰尘侵入。


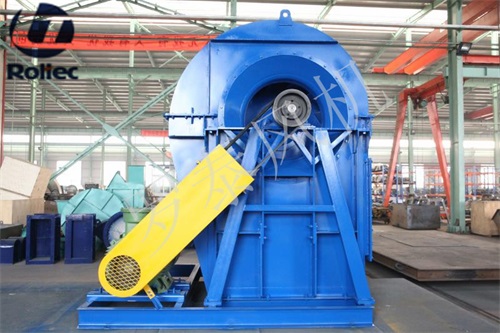

高压风机,通风机,离心风机


二、叶轮/主轴的安装


1、去掉主轴轴颈上的保护包装和保护层。


2、确保叶轮旋转方向是正确的。


3、用二硫化钼润滑主轴。


4、安装叶轮前,需将密封盘及密封盘根首先安装在主轴上。


5、如果需要加热,应加热叶轮轴盘内孔,从外缘开始逐渐内向加热,可以用气或烤灯加热;与加热叶轮相反的方法使用干冰冷却主轴。


6、按标记快速将叶轮安装在主轴上,不要使用锤子。


7、吊起叶轮/主轴组确保主轴在进入机壳组的过程中完全水平,不要撞伤主轴和轴承。


8、将叶轮/主轴组移动到风机壳体的上方,检查位置正确后,小心将其下落至轴承底座上,不要损坏轴肩、轴承和密封。检查进风口法兰位于机壳组外侧。


9、在主轴即将就位轴承底座前,撤开聚乙烯罩或轴承上盖(如果装上的话)。


10、当主轴下落至轴承底座上时,必须极为小心,避免任何碰伤及损坏发生在主轴轴承和轴承座上 。


11、用少量螺栓将进风口连在机壳组和进气箱组的侧板上,检查配合标记。


12、检查风机主轴的找正和轴向位置,如果必要,调整轴承下的垫片使主轴水平,根据规定的扭矩再次拧紧紧固螺栓。必须检查相对于轴承中心线的位置,检查剖面布置图所示的非定位轴承的轴向位置。如果必要,在底座上重新就位轴承壳体。


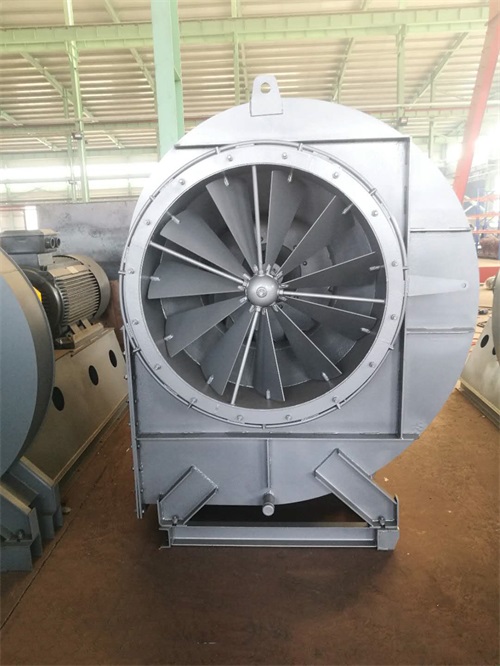

离心通风机,高压风机,通风机


三、轴承最终组装


1、驱动端轴承

  • 将轴承座后端盖的上半与下半预先安装,但不要拧紧螺栓。

  • 检查甩环是否活动自如。

  • 安装后端盖、橡胶密封和压盖的下半,并带好螺栓。

  • 安装轴承后端盖、橡胶密封和压盖的上半,并带好螺栓。。

  • 均匀拧紧后端盖与轴承座的连接螺栓;均匀紧固(略有力度便可)压盖与后端盖的连接螺栓。

2、非驱动端轴承

  • 将轴承座前端盖的上半与下半预先安装,但不要拧紧螺栓。

  • 检查甩环是否活动自如。

  • 安装前端盖、橡胶密封和压盖的下半,并带好螺栓。

  • 安装轴承前端盖、橡胶密封和压盖的上半,并带好螺栓。。

  • 均匀拧紧前端盖与轴承座的连接螺栓;均匀紧固(略有力度便可)压盖与前端盖的连接螺栓。

3、将所要求的润滑油加到轴承座内至要求的油位。


4、检查风机主轴的找正和轴向位置,如果必要,调整轴承下的垫片使主轴水平,根据规定的扭矩再次拧紧紧固螺栓。必须检查相对于轴承中心线的位置,如果必要,在底座上重新就位轴承壳体。


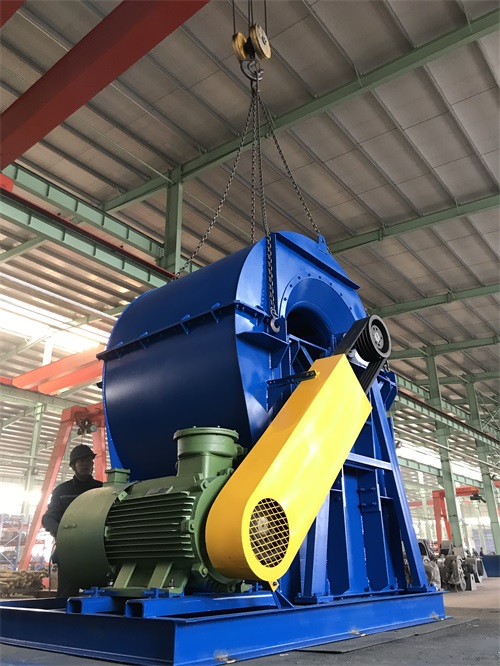

高压风机,离心风机,通风机
